一、系統功能和特點
1、實時監測電池組充放電狀態、總電壓、充放電電流、環境溫度、各單體電池電壓、蓄電池內阻、極柱溫度、極柱漏液、剩余容量(SOC)、放電可持續時間。
2、組網:將蓄電池組納入動力環境監控系統,同時也能獨立組網,實現對蓄電池組的全面監測和統一智能管理。
3、告警和預警:及時發現電池故障并發出告警,智能分析提前預警。
4、現場液晶顯示、監測數據查詢、聲光告警、參數設置、手動內阻測試、告警數據存儲。
5、通信接口及協議:2路上行RS485,2路干接點,開放式標準MODBUS協議。
6、告警方式:現場聲光告警;軟件支持郵件、短信(加裝短信貓)、手機APP告警。
7、(選配)B/S架構的后臺監控軟件,網頁方式瀏覽。
8、軟件的實時數據展示方式:列表(數據表格)和圖表(柱狀圖和趨勢圖),選擇任何一節電池參數可自動生成24小時內的歷史曲線圖。電池電壓、內阻、溫度的均衡度直觀顯示。
9、軟件具有權限管理、資產管理、告警管理、歷史數據查詢、分析、報表功能。
10、高精度:采用電子高精密測量技術,基礎電壓測量精度可以達到微伏級別,能真正準確測量電池內阻,針對性的抗干擾電路設計結合多種內阻測試模式,浮充狀態下準確測量電池內阻。內阻測量精度可以通過千分之一的標準電阻進行驗證。和福祿克或日置內阻儀測試結果基本一致。
11、安全保護:具有過壓、過流、過溫、短路、反接保護功能,確保系統本身安全可靠。
二、參數指標
1、蓄電池組充放電狀態監測:充電、放電、浮充
2、蓄電池組總電壓監測:范圍0~1000V 精度<0.2%
3、充放電電流監測:范圍0~1000A(可選50A/100A/150A/300A/500A/1000A) 精度<1%FS
4、單體電池電壓:范圍2V 0~3V 12V 0~16.5V 精度<0.1%
5、單體電池內阻:測量精度<2% 重復精度<2%
6、單體電池溫度:-35℃~+125℃ 精度<0.5℃
7、數據刷新頻率<5S
8、輸入絕緣電阻:≥10MΩ,600V
9、通訊參數:波特率(4800/9600/19200/38400bps)可設
10、工作電源:管理模塊為外接 DC12V,采集模塊為電池取電。
11、溫度:-20℃~85℃,濕度10%~80%,無冷凝
12、單體電池的漏液監測(選配):每個極柱周圍布置電池漏液傳感器,準確定位極柱漏液電池。

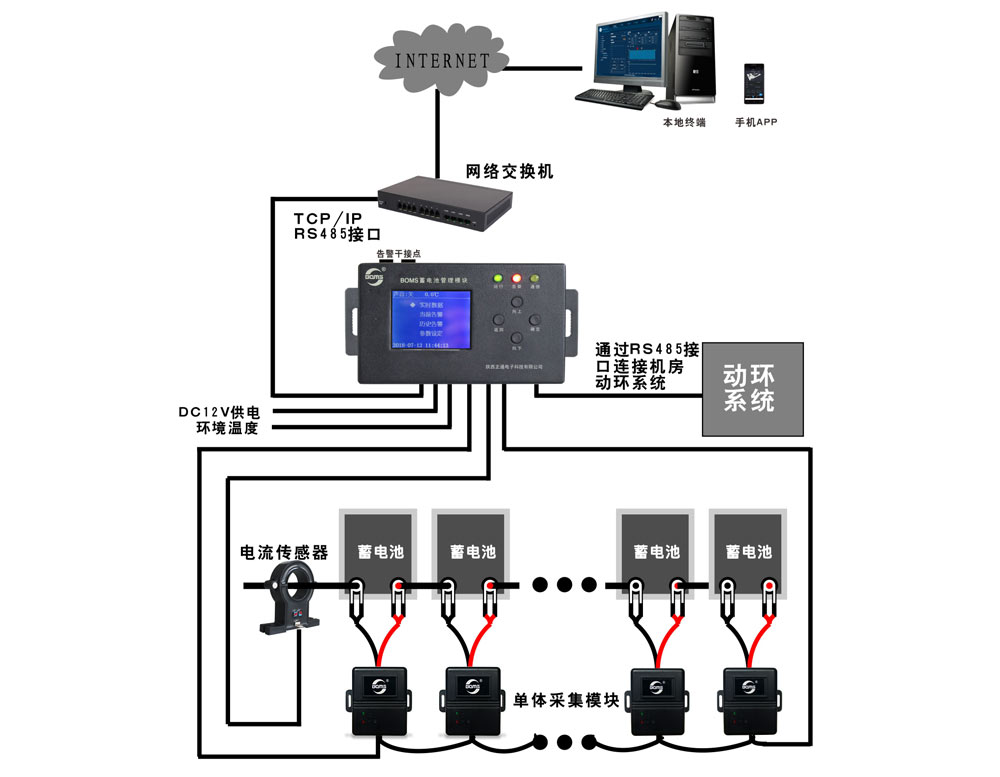

三、系統組成

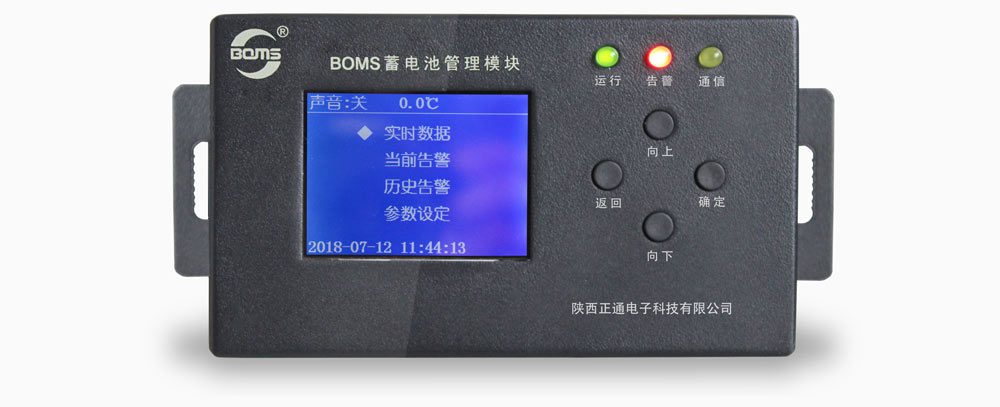

1、 蓄電池管理模塊ZHT-JM01:負責蓄電池在線數據管理及顯示的裝置,能夠顯示蓄電池的實時數據、當前告警、歷史告警數據查詢、參數設定等,直接無需通過軟件或其他設備就可以對單節模塊進行編號,采集電池組充放電電流數據,將監測的數據向上傳輸。具有2路干接點,2路RS485接口。

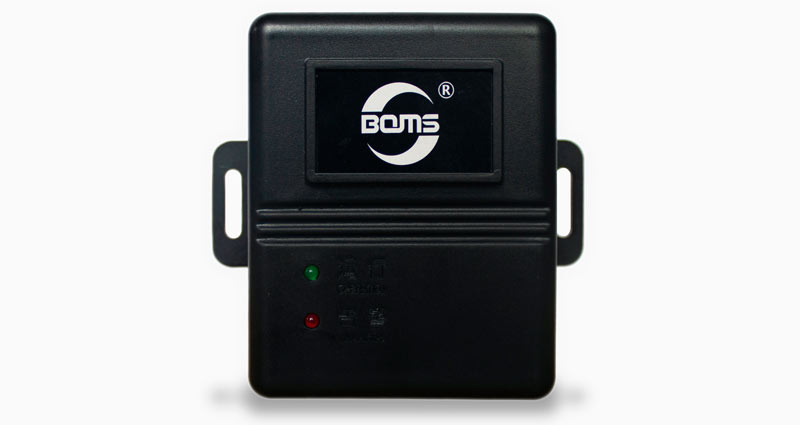

2、單體監測模塊ZHT-CM:每個模塊監測1節電池,采集電池單體電壓、內阻、極柱溫度、極柱漏液。模塊之間采用手拉手環形通信方式。
3、采集維護線纜:標準配件(阻燃),每個單體監測維護模塊配置1束。
4、極柱溫度傳感器:監測電池極柱溫度。
5、霍爾電流傳感器:監測電池組充放電電流。
6、(選配)極柱漏液傳感器ZHT-LY01:布置安裝在電池極柱周圍,負責監測電池極柱漏液。
7、電源適配器:AC220V/DC12V或DC48/DC12V或DC220/DC12V;根據現場情況選擇配置。

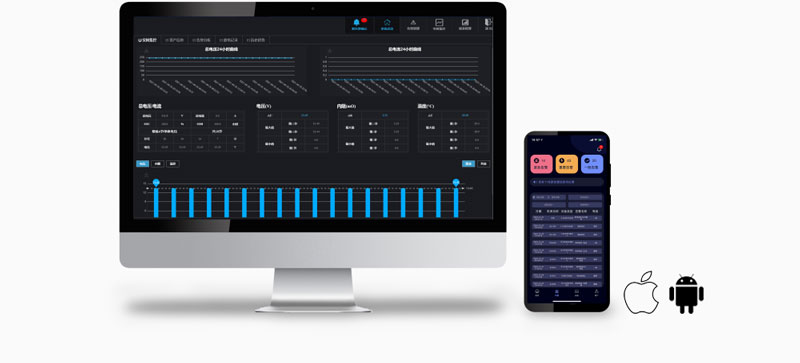

8、監控平臺軟件:采用B/S結構設計,網頁方式瀏覽,支持云服務,響應速度快,人機界面友好。監控分析軟件功能強大,可對歷史數據進行查詢、分類、自動生成柱狀圖、趨勢圖,并可自定義生成報表,具備智能專家分析系統,對監測數據進行自動分析并提供維護建議。


手機APP界面

9、手機APP:手機客戶端監控軟件,支持安卓和蘋果系統。
配置原則:
| 模塊名稱 | 型號 | 配置原則 |
| 蓄電池管理模塊 | ZHT-JM01 | 1個可以監測1組或者2組電池(2組電池總數不超過300節) |
| 單體監測模塊 | ZHT-CM0112/02 | 1節電池用1個 |
| 模塊采集線 | ZHT-VRT35 | 1節電池用1束 |
| 電流傳感器 | ZHT-CS*A | 一組電池用1個 |
| 環境溫度傳感器 | ZHT-CT01 | 一個主機用1個 |
| 適配電源 | 一個主機用1個 |
